工频加热设备作为一种利用电磁感应原理对金属工件加热的装置，其核心部件——线圈的设计与性能直接决定了加热效率、能耗控制及热能利用率，本文解析工频加热设备中线圈装置的技术原理、结构设计及应用场景。
 一、工频加热线圈的工作原理与电磁学基础
1、工频加热器原理

工频加热设备采用50Hz交流电作为电源，通过螺旋形或多匝结构的感应线圈产生交变磁场。当金属工件置于线圈内或穿套磁轭时，磁力线会在金属内部感应出涡流，由于金属的电阻特性，涡流会产生焦耳热效应从而实现加热。

2、工频加热深度

根据电磁感应定律，加热深度（δ）与频率（f）的平方根成反比，工频加热设备的典型穿透深度可达钢材的70-100mm，这一特性使其特别适合大截面工件的透热处理，如大型轴承加热器、齿轮或联轴器等工件热装等场景。
3、工频加热线圈匹配
 线圈的电磁效率取决于三个关键参数：电感量、电阻值及耦合系数。优化设计中需通过调整线圈匝数、截面积、匝间距等参数，使线圈的等效阻抗与电源匹配，从而最大化能量传输效率。

二、工频加热线圈及装置

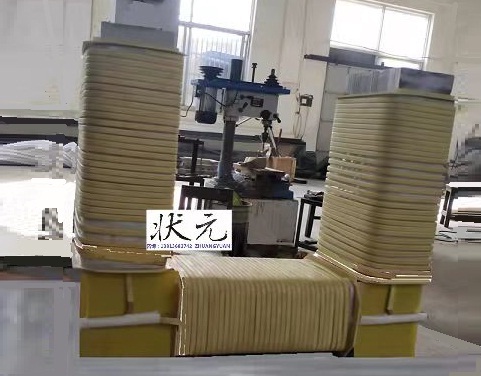

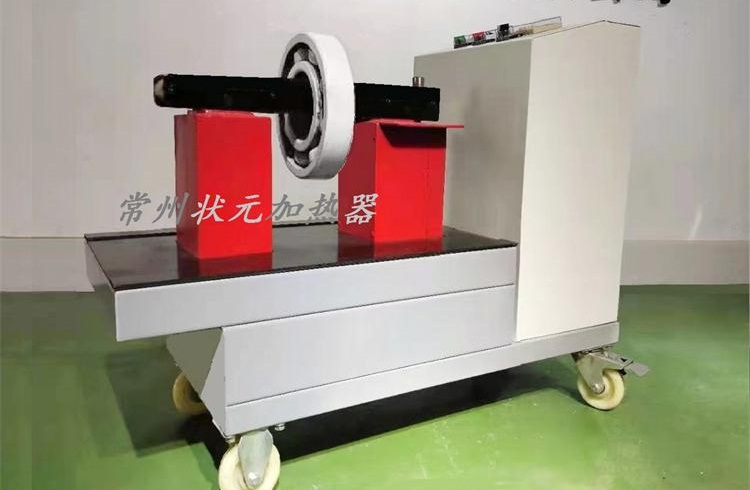

  工频加热设备的结构及装置主要有两种，一种是磁轭穿芯式，磁轭穿过工件内孔，金属工件相当于副边绕组，工频磁力线在闭环金属工件内部形成涡流，从而被感应加热。

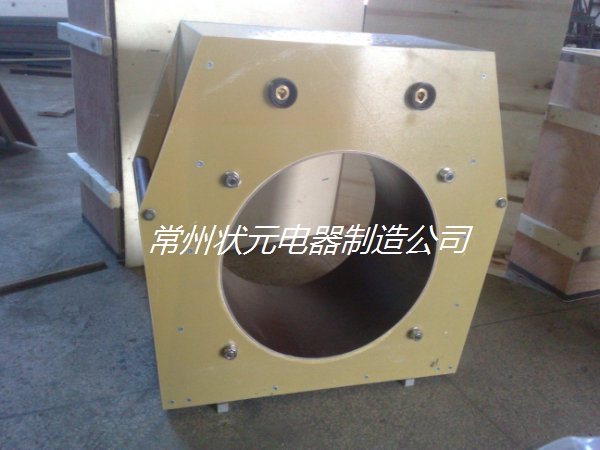

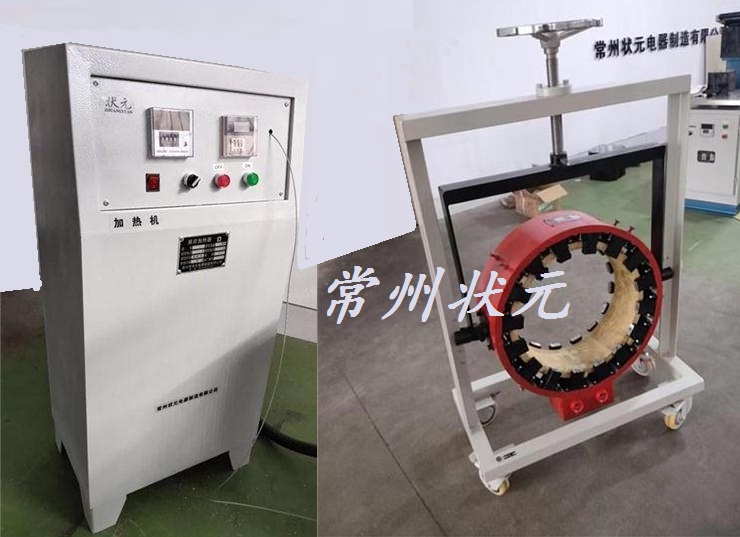

另一种是环形加热线圈，通常采用环氧筒及板材作为绝缘支架，将扁铜线圈多层绕制，形成环状加热线圈，这种装置直接套在工件外面加热，比如轴承拆卸加热器，加热采用环形加热线圈装置，从外向内加热，从而实现热拆。

三、工频加热设备优势

1、加热深度大，适合大型工件透热

工频电流的穿透深度（集肤效应）比中高频更显著，能实现**深层加热**，尤其适合大尺寸、厚壁工件（如大型盘类、辊套等）的加热后过盈安装。

避免了高频加热可能导致的表面过热而内部未透的问题。

2、设备结构简单，可靠性高

直接使用工频电源（50Hz/60Hz），无需复杂的变频装置（如中高频设备需要逆变器），电路结构相对简单，故障率低。

-核心部件为工频变压器和感应线圈，维护成本低，寿命长。

3、能源效率高，运行成本低

直接利用电网工频，无需高频转换的能耗损失（中高频设备变频过程约5%~10%能量损耗）。

尤其适合长时间连续加热的工况，综合能效比高。

4、大小工件通用性强 换型简单

一台工频加热可以加热直径大小不同的工件，换加热杆也很简单，比如：加热轴承内径80mm-400mm这么大跨度，仅需一台就能满足该尺寸范围内的轴承热装。

5、不需水冷 配套成本低

工频加热设备是自然冷却（而中高频则需要水冷却）不需外购件，接上电源就能使用，配套成本低。

总结：工频加热设备的优势在大功率、深加热、高可靠场景下尤为突出，是中高频技术难以替代的解决方案。
